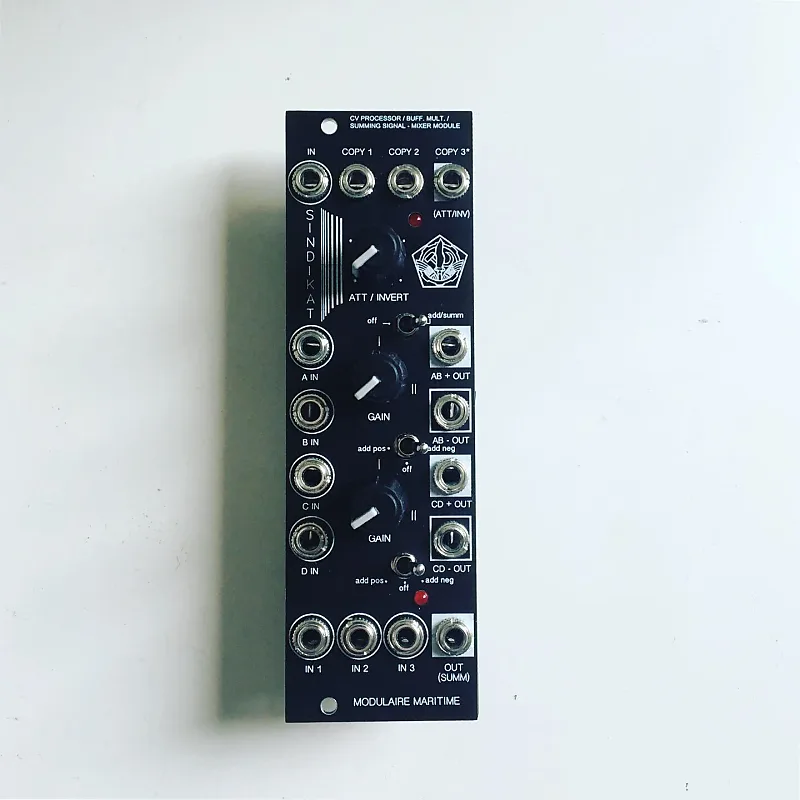

«Синдикат» 2020 черный Modulaire Maritime

«Sindikat» создан для того, чтобы быть размещенным в самом сердце любой модульной системы: копировать, инвертировать, ослаблять, масштабировать, получать различные варианты полярности одновременно двух пар миксов, микшировать CV и аудио , отключать звук или переключать для добавления желаемого источника в более крупный единый микс, масштабировать два отдельных микса с выбранным усилением.Все цепи могут сохранять свое независимое использование и быть совмещенными!

CV Процессор / Буферный Mult./ Суммирующий микшер сигналов
8 л.с.
глубина 25 мм
Защита от обратного напряжения

Детали и использование:

Модуль состоит из схем, предназначенных для группировки наиболее полезных операций для смешивания сигналов в модульных синтезаторных установках - но более увлекательным способом!
Он спроектирован таким образом, что схемы могут функционировать независимо друг от друга - подключаться к другим модулям - или объединяться внутри модуля одновременно!

В верхней части модуля расположен буферизованный мультипликатор : Рядом со входом расположены два выходы, выдающие точную копию входного сигнала.На третьем выходе вы получите «аттенувертифицированную» версию этого сигнала, которая регулируется специализированным потенциометром аттенюатора/инвертора.
Этот сигнал может быть дополнительно добавлен с помощью его переключателя, внутри модуля к микшеру с единичным усилением, расположенному внизу модуля.
У этого микшера есть свои 3 входа, которые могут принимать как CV, так и аудиосигналы с выходным коэффициентом усиления 1/3.
Двухцветный светодиод покажет полярность входящих сигналов.

В центре модуля находится CV-процессор, состоящий из двух микшеров, каждый из которых смешивает два сигнала следующим образом:
Первый принимает два сигнала и одновременно выдает положительную версию их суммарного сигнала и отрицательную версию .
Их усиление регулируется потенциометром: на среднем положении - 1x, при полном повороте - 2x.
Кроме того, с помощью своего переключателя эти смеси также могут быть добавлены к микшу с единичным усилением и таким образом создавая более крупную микс.
Вы будете делать это, выбирая, какой полярности сигнал вы хотите отправить в суммирующую микс.
В среднем положении переключателя сигнал «выключен», так что вы можете использовать это, чтобы приглушить/включить сигнал в миксе с единичным коэффициентом.Кроме того, даже если он находится в положении «выключено», это лишь разрывает внутреннюю связь с миксом с единичным коэффициентом, но вы все равно можете использовать выходы, чтобы отправлять свои положительные и отрицательные миксы в другое место вашей системы.

То же самое касается второго блока: входы C и D дают одновременно положительный и отрицательный выходной результат, все это с выбором усиления и выбором переключателя для суммы положительных или отрицательных сигналов в более крупный микс с единичным коэффициентом.
Вы также можете использовать эти два блока в качестве простых аттенюаторов, например, подключив только один сигнал, таким образом вы получите аттенюатор и поляризатор одновременно!
Модуль может обрабатывать как CV, так и аудио в каждой цепи.
Таким образом, суммируя в конечном итоге все сигналы на окончательный выход "SUMM OUT", вы можете создать до 8 источники - в модуле - большой микс!

Создано для большего удовольствия от использования модуля!

PS.Этот модуль идеально сочетается с модулем ручного управления Modulaire Maritime «Decca» на переключателях.
Так как эти модули разрабатывались для практики записи «с одного дубля» , их комбинация дает расширенный контроль над CV, гейтами и аудио в системе, позволяя переключать - останавливать/заглушать, менять полярность, вводить/смешивать больше гейтов, барабаны и т.д.на лету.
