Neumann M 147 Ламповый конденсаторный микрофон, никель

M 147; преемник легендарного U 47. Neumann M 147 Tube — это ламповый конденсатор микрофон с кардиоидной характеристикой. В основе этого микрофона лежит капсюль с двойной диафрагмой K 47, унаследованный от ныне легендарных предшественников этой модели, U 47 и M 49.

За капсюлем расположена трубка, выполняющая функцию преобразователя импеданса. Следующим этапом является эффективная бестрансформаторная выходная схема, гарантирующая чрезвычайно низкий уровень собственного шума. Примечание. Это инновационное сочетание современной ламповой технологии с самой совершенной полупроводниковой схемой сыграло решающую роль в присуждении награды TEC Award 1997 года соответствующему ламповому микрофону M 149.

Микрофон M 147 Tube может подключаться к очень длинным микрофонным кабелям, не влияя на качество аудиосигнала. Как и все ламповые микрофоны Neumann, M 147 Tube имеет элегантную отделку из сатинированного никеля.

Микрофон поставляется в комплекте в качественном алюминиевом кейсе. В комплект поставки микрофона входит микрофонный кабель, металлическое поворотное крепление для микрофонной стойки и компактный универсальный блок питания для стандартной сетевой розетки — и все это по очень привлекательной цене.

Применение
Знаменитый капсюль и отличные характеристики лампы делают M 147 Tube особенно подходящим в качестве вокального микрофона. Кроме того, это превосходный точечный микрофон для всех типов музыкальных инструментов. Чрезвычайно низкий собственный шум ламповой схемы делает микрофон идеально подходящим для использования в современных записывающих цепях, аналоговых и цифровых.

Акустические характеристики

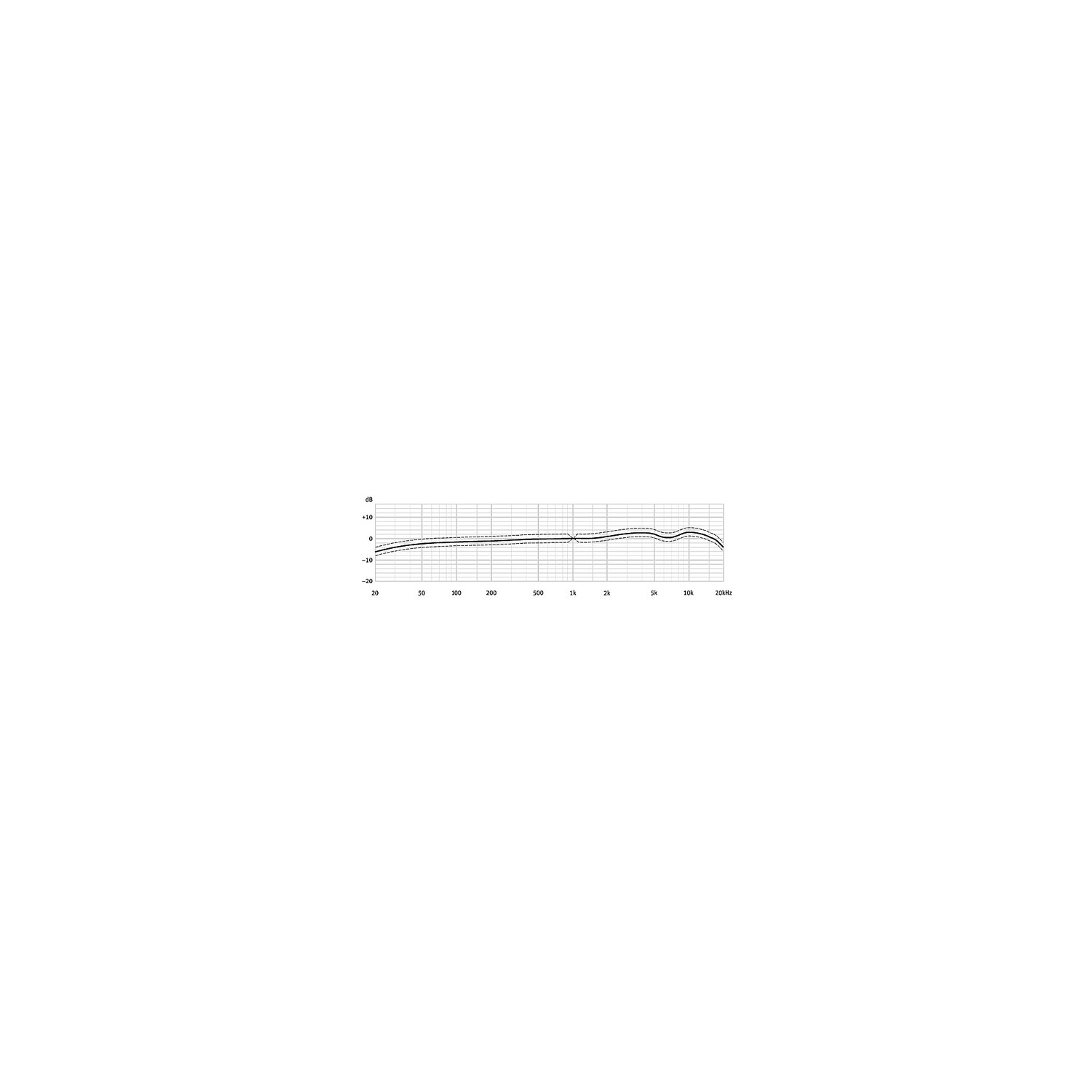

M 147 Трубка обращена сбоку. Капсюль аналогичен тому, который используется в U 47, и является решающим фактором при определении звуковых характеристик микрофона. Он имеет ровную частотную характеристику в верхнем среднем диапазоне и усиление до 3 дБ выше 2 кГц. Решетка радиатора представляет собой уменьшенную версию модели U 47. Она эффективно защищает капсулу от хлопков и шума ветра.

Направление поляризации

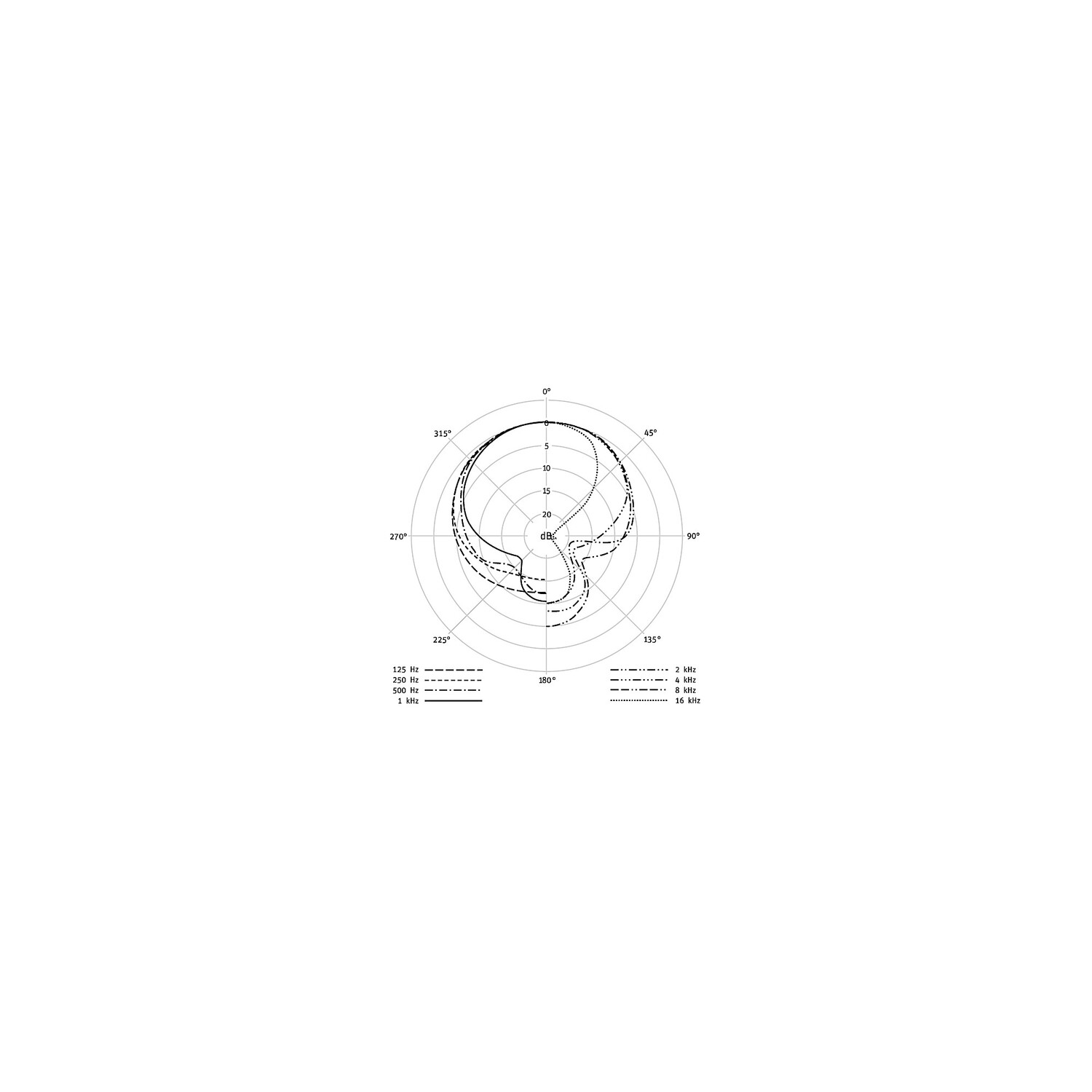

Труба Neumann M147 имеет кардиоидная характеристика, больше склоняющаяся к суперкардиоидной из-за характерной конструкции капсюля. На более высоких частотах рисунок становится более направленным. Он очень похож на модель, по образцу которой был создан этот новый ламповый микрофон, U 47 и его преемника, U 47 fet.

Электрические характеристики
Когда По сравнению с другими микрофонами преобразователь импеданса, используемый в M 147 Tube, отличается чрезвычайно низким уровнем собственного шума — всего 12 дБ-A / 24 дБ CCIR взвешенный.

Аналогично недавно представленному микрофону M 147 Tube. 149 Tube, новая лампа M 147 Tube сочетает в себе специально подобранную вакуумную лампу (триод) с современной схемой. Этот метод в полной мере использует преимущества специальных передаточных характеристик трубки и передает обработанный аудиосигнал капсюля на выход микрофона без какого-либо окрашивания или нежелательных побочных эффектов.

Лампа усиливает сигнал капсюля примерно на 10 дБ, что предотвращает любое возможное влияние последующей электроники. Трубка M 147 обеспечивает высокое выходное напряжение и, следовательно, может питать микрофонные кабели длиной до 300 м без ухудшения сигнала.

Идеальные условия эксплуатации (анодный ток, напряжение нагревателя) лампы сохраняются на протяжении всего срока ее службы. Вывод датчика обнаруживает любое падение напряжения, возникающее в кабеле микрофона, и компенсирует его в блоке питания N 149 A. Лампа нагревается постепенно с помощью ограничения обратного тока, чтобы гарантировать длительный срок службы.

Фильтр
Электронная схема лампового микрофона M 147 имеет ровную частотную характеристику от 20 Гц. значительно выше 20 кГц. Только характеристики капсюля определяют типичные звуковые характеристики микрофона.

Стабильность работы
Как капсюль, так и вся схема защищены от ударов, чтобы предотвратить любые структурный шум. Благодаря широкому рабочему диапазону M 147 Tube может воспроизводить чрезвычайно низкочастотные сигналы без искажений.

Это означает, что микрофон также может быть чувствителен к нежелательным НЧ-помехам, вызванным корпусным шумом или шумом ветра. Чтобы избежать возможного ухудшения сигнала, в комплект поставки M 147 входит эластичная подвеска EA 1 и ветровое стекло WS 87. При близкой записи вокала рекомендуется использовать поп-экран PS 15 или PS 20a.

Источник питания N 149 A
Универсальный источник питания N 149 A работает с все напряжения переменного тока от 100 В до 240 В, 50 или 60 Гц.

Требуется фантомное питание.
Особенности

• Универсальный ламповый микрофон
• Давление градиентный преобразователь с капсюлем с большой диафрагмой от легендарных U 47 и M 49.
• Бестрансформаторная схема.
• Низкий уровень собственных шумов.
• Поставляется с поворотной металлической подставкой. , универсальный блок питания и кабель в привлекательном алюминиевом корпусе.

Спецификации:

Технические характеристики лампового конденсаторного микрофона M 147:

• Акустический принцип действия: датчик градиента давления
• Направленность: кардиоида.
• Диапазон частот: 20 Гц ... 20 кГц.
• Чувствительность на частоте 1 кГц при сопротивлении 1 кОм: 20 мВ/Па.>
• Номинальное сопротивление: 50 Ом
• Номинальное сопротивление нагрузки: 1000 Ом
• Эквивалент SPL CCIR 468-3: 24 дБ
• Эквивалент SPL DIN/IEC651 : 12 дБ-A
• Отношение сигнал/шум CCIR 468-3: 70 дБ
• Отношение сигнал/шум DIN/IEC 651: 82 дБ
• Максимальный уровень звукового давления : 114 дБ для THD
