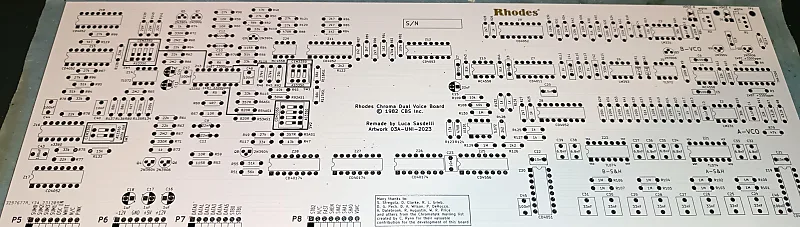

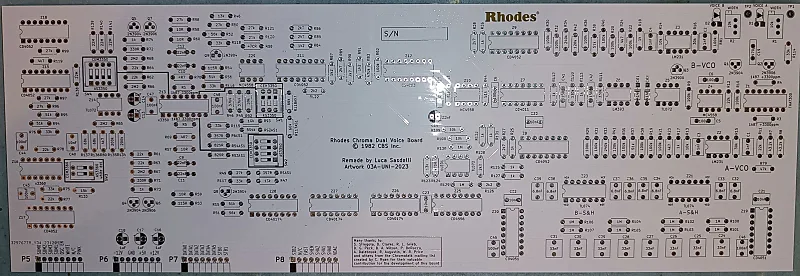

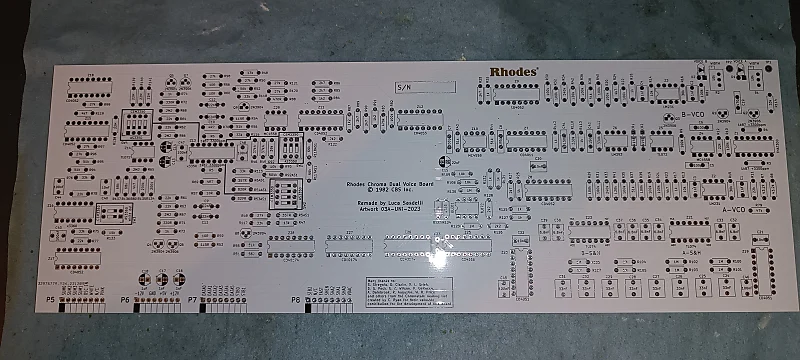

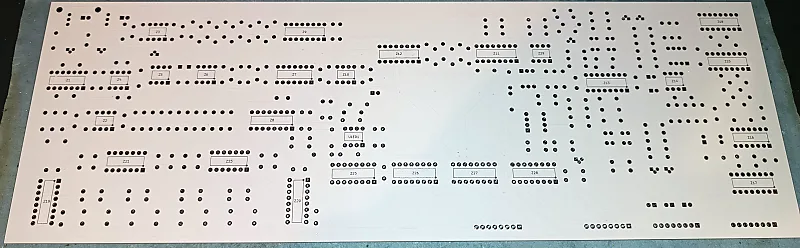

Это печатная плата для сборки платы двойного голоса Rhodes Chroma 1982 года.
***** ДЕТАЛИ НЕ УСТАНОВЛЕНЫ *****
Эта плата является улучшенной копией оригинальной платы со следующими отличиями:
Можно использовать либо Curtis CEM3350, либо Alfa Rpar AS3350 с помощью настроек переключателя
CA3086 заменен на THAT300
4x TL082 S&H заменены на 2x TL074
3/4-поворотные подстроечные резисторы заменены на многовитковые
Две светодиодные лампы предназначены для индикации звучащего VCO для целей настройки
Все элементы размещены точно в соответствии с оригинальной схемой.Плата предназначена для замены старых неисправных или поврежденных DVB.
Состав компонентов с деталями доступен, за исключением микросхем CEM3350 VCF и CEM3360 VCA.
Плата содержит как обозначения элементов, так и их значения для облегчения сборки.Также приведены ссылки на контакты разъема и сигналы выхода S&H для удобства
инспекция.Новое в этом выпуске : плата полностью настраивается через DIP-переключатель для соответствия CEM3350/CEM3360/AS3350/AS3360.Модификации платы не требуются.
