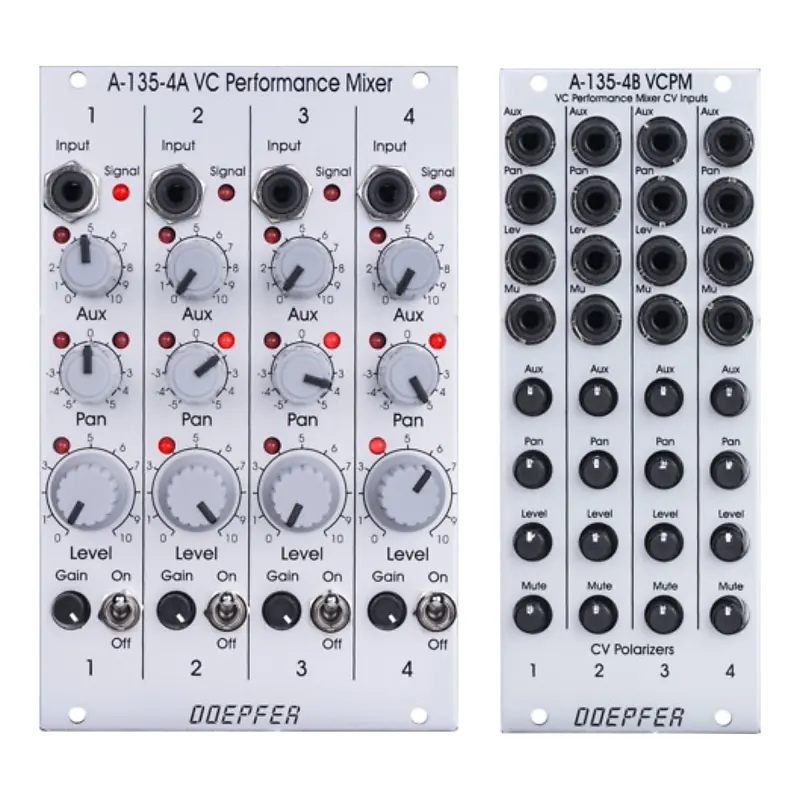

Синтезатор Doepfer A-135-4 AB

A-135-4A

A-135-4A является основным модулем.Он очень похож на модуль A-138p, но с управлением напряжением для всех параметров .Также передние панели A-135-4A и A-138p очень похожи.Единственное различие - дополнительные светодиоды, которые используются для отображения величин всех параметров, управляемых напряжением.Это необходимо, потому что положение ручных регуляторов не обязательно соответствует результирующему значению параметра, так как оно формируется как ручными регуляторами, так и приложенными внешними управляющими напряжениями .Без светодиодов невозможно точно определить фактическое значение параметра.
A-135-4A содержит четыре высококачественных усилителя с управлением напряжением для каждого канала: один для основного уровня, два для панорамы левый/правый и один для вспомогательного выхода.Масштабы управления для всех параметров линейные.Всего в модуле включено 16 VCA.Используются высококлассные линейные VCA, производимые Curtis/USA..16 светодиодов примерно отображают усиление соответствующего VCA.
Модуль A-138o используется как выходной модуль для A-135-4A.A-135-4A и A-138p могут быть подключены к одному A-138o, чтобы получить, например, четыре полностью управляемые напряжением канала и четыре канала с ручным управлением .

A-135-4B

Этот модуль используется для маршрутизации 16 внешних управляющих напряжений к основному модулю A-135-4A.Эти управляющие напряжения доступны для каждого канала:

• Уровень
• Панорама
• Aux
• Mute

Каждое управляющее напряжение имеет входной разъем и регулятор поляризации .Таким образом, можно регулировать глубину и полярность внешнего управляющего напряжения, которое влияет на соответствующий параметр.Если одно и то же управляющее напряжение используется, например, для двух входов управления панорамой, результат может быть противоположным, если поляризаторы регулируются соответствующим образом .Внешнее управляющее напряжение добавляется к напряжению, которое генерируется ручным управлением на основном модуле A-135-4A.Сумма обоих напряжений используется для управления соответствующим VCA и отображается соответствующим светодиодом на модуле A-135-4A.На изображении слева ниже показан один канал A-135-4A/B в виде блок-схемы.

Вход CV отключения работает по принципу, аналогичному входу CV уровня, но с обратной полярностью и большей чувствительностью .Обычно ручка поляризации отключения полностью поворачивается по часовой стрелке.Тогда напряжение около +2,5 В или более полностью отключает соответствующий канал.Если функция отключения не используется, вход CV отключения может быть использован как второй вход CV для уровня .

A-135-4A и A-135-4B соединены внутренне через 20-контактный ленточный кабель.Кабель может быть длиннее, так что модуль ввода CV A-135-4B не обязательно устанавливать рядом с основным модулем A-135-4A .

Модули A-135-4A и A-135-4B доступны только как комплект модулей, так как их отдельная работа не имеет смысла!
