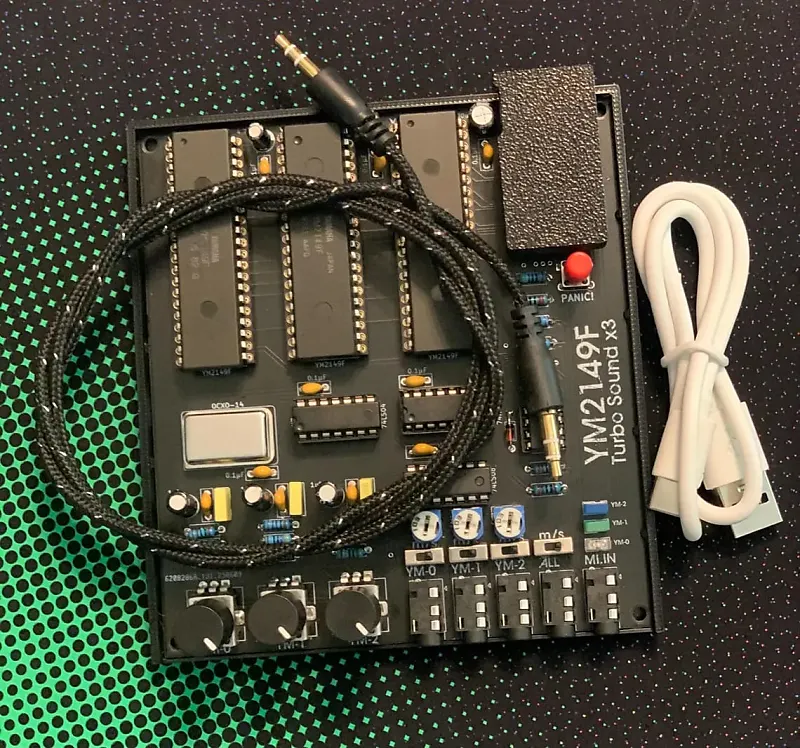

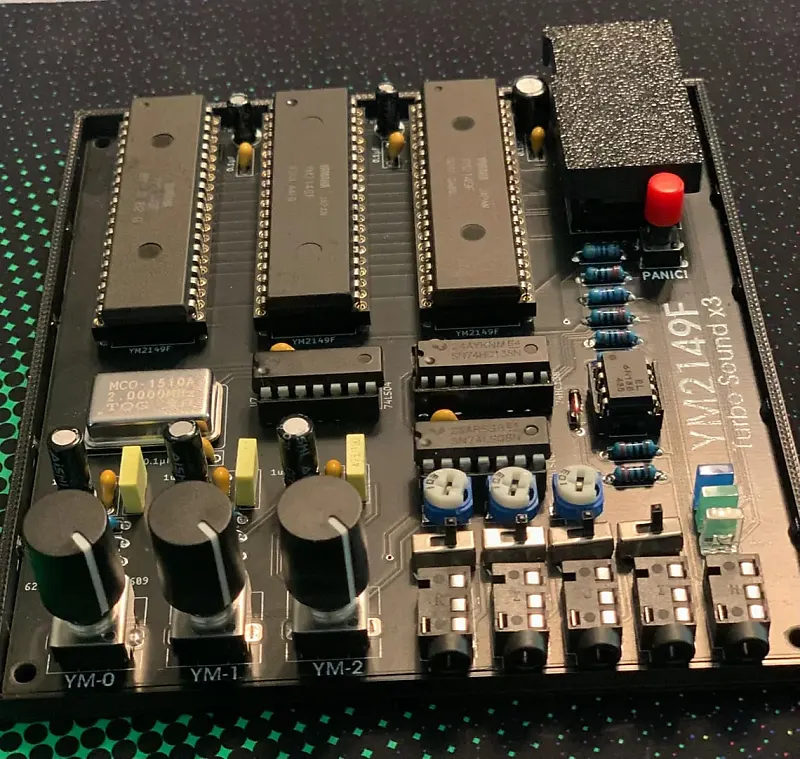

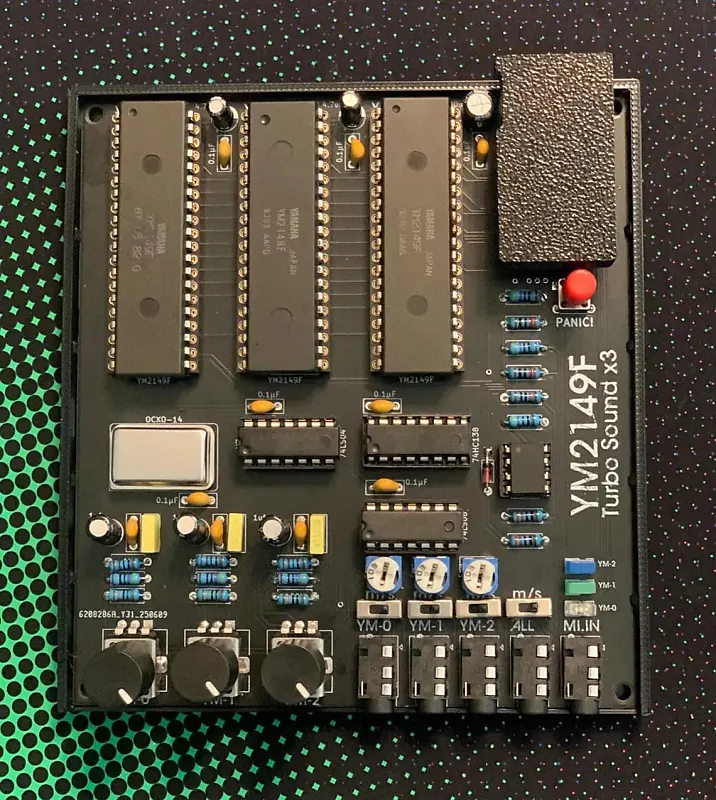

Модуль звука TurboSound-X3 с тремя микросхемами YM2149F, 9 голосов, PSG MIDI синтезатор, USB и TRS 2025 - прозрачный

Трипл-чип программируемый звуковой модуль • 9-голосный ретро-волновой синтезатор

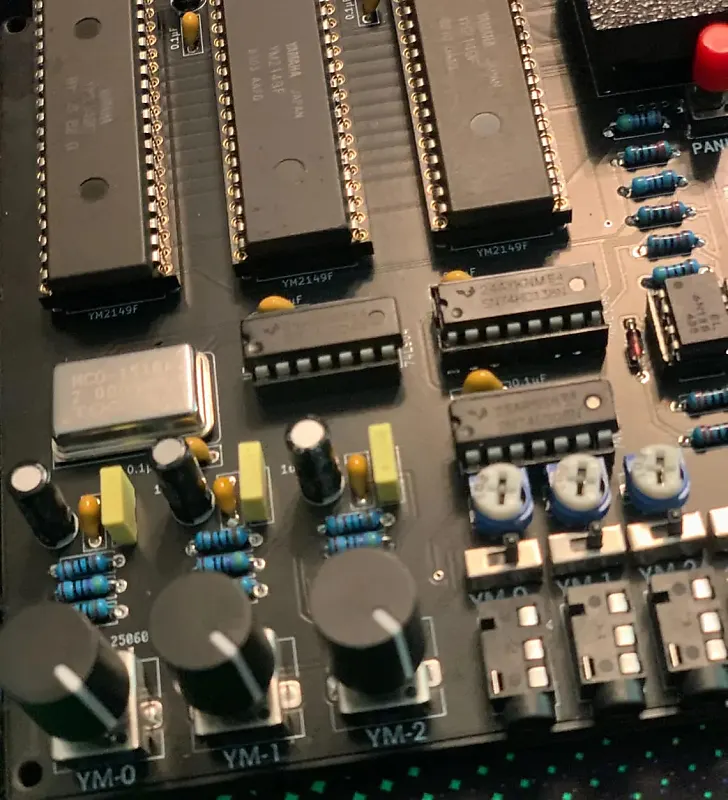

Так как эти чипы не производились десятилетиями, все они извлечены из переработанных устройств, находятся в различных состояниях износа поверхности и разных годов выпуска: 1983-1997.Я постараюсь почистить каждый чип, но на них будут царапины и признаки износа из-за возраста.Вы можете определить возраст каждого чипа по маркировке, например, 9213 = 13-я неделя 1992 года.Эти чипы очень устойчивы, и поверхностные царапины не влияют на их работу.

Уникальный, оригинальный дизайн, разработанный мной для HobbyChop.

Основные характеристики
Всего 9 голосов
Три звукообразующих чипа, каждый из которых предлагает три канала с квадратной волной.
Позолоченные разъемы для чипов обеспечивают плотное крепление.
Переключатели моно/стерео для каждого выхода.
Можно питать через USB ПК, но качество звука будет значительно лучше при использовании отдельного источника питания.

Регулируемые уровни громкости
Главный микш-выход плюс три индивидуальных выхода чипов - каждый с контроль уровня.

Универсальный MIDI I/O
• USB-MIDI для мгновенного подключения к любой DAW
• Разъем 3,5 мм MIDI TRS A для интеграции с классическим оборудованием

Маршрутизация голоса по каналам: сопоставляет MIDI-каналы 1-9 с конкретными голосами чипа:
Каналы 1-3 → Голоса чипа 0 A/B/C
Каналы 4-6 → Голоса чипа 1 A/B/C
Каналы 7-9 → Голоса чипа 2 A/B/C

Светодиод показывает активность MIDI для каждого чипа

Эффекты:
Используйте колесо изменения высоты тона для изгибов ±2 полутона.
CC 1 - Mod Wheel → масштабирует глубину вибрато
CC 4 - Форма огибающей громкости: 0=ВЫКЛ, 1-63=Нарастание, 64-127=Спад
CC 5 - Время портаменто → скорость скольжения
CC 7 - Громкость канала → альтернативное управление экспрессией
CC 9 - Амплитуда изменения высоты → максимальный диапазон скольжения в полутонах
CC 10 - Огибающая изменения высоты → < 64 = атака, ≥ 64 = форма спада
CC 11 - Экспрессия → масштабирование громкости на канал
CC 64 - Сустейн Вкл/Выкл → ≥ 64 включает сустейн
CC 65 - Портаменто Вкл/Выкл → ≥ 64 включает скольжение
CC 68 - Laser-Jump Вкл/Выкл → ≥ 64 запускает одноразовый «лазерный» прыжок при нажатии ноты
CC 69 - Количество Laser-Jump → 0.0-1.0 смешивание к нулю для лазерного эффекта
CC 76 - Скорость Вибрато → 0-10 Гц скорость LFO
CC 77 - Глубина Вибрато → диапазон LFO 0-2 полутона
CC 85 - Задержка Вибрато → задержка перед включением LFO
CC 120/123 - Все Звуки / Все Ноты Выкл → сброс канала

Аудио маршрутизация
• 1× смешанный стерео/моно выход
• 3× сольные выходы
• Переключатели режимов выхода для каждого канала

Технические характеристики и требования
Питание: 5 В через USB или внешний регулируемый источник

Типы разъемов:
- USB-Micro для питания и MIDI
- 3.5 мм MIDI Вход
- 3.5 мм аудио выходы

- Цвета ручек и светодиодов могут отличаться от фотографии в зависимости от наличия на складе.

Мой Github: Chiptune-Anamnesis/ym2149f-turbo-sound-x3
