Dark Link - это интерфейс Midi/USB-to-CV/Gate для управления винтажными монофоническими синтезаторами через Midi или USB.Dark Link является всего лишь USB/Midi интерфейсом.Он имеет четыре аналоговых выхода управления напряжением и один Gate выход.

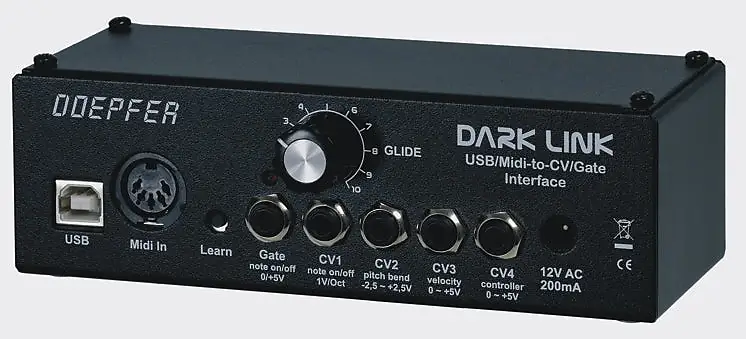

Входы/Выходы и элементы управления:

• USB
• Вход Midi
• Кнопка Learn
• Gate Out
  Важное примечание для всех устройств с серийным номером до 112700 относительно напряжения Gate:
  • Выход Gate не подходит для устройств, которые требуют напряжение Gate выше +5В!Но Dark Link может быть модифицирован для напряжения Gate +12В.Модификацию не следует выполнять самостоятельно, так как в этом случае гарантия void .Мы вскоре опубликуем подробности о модификации на случай, если клиенты захотят выполнить изменения, несмотря на потерю гарантии.
  • Выход гейта не подходит для устройств, которые требуют так называемого переключаемого триггера.В этом случае мы рекомендуем заказать дополнительный кабель S-Trig.Подробности доступны на странице FAQ нашего сайта: .
  Важное примечание для всех устройств с серийным номером выше 112700 относительно напряжения гейта:
  • Внутри устройства имеется джампер, который используется для установки напряжения гейта на +5В или +12В.Если джампер снят, выход гейта выполняет функцию S-Trigger.
• CV1: управляется Midi note сообщениями, 1В/октаву, 0...+5В
• CV2: управляется Midi pitch bend, ~ -2.5...+2.5В или ~ 0...+5В
• CV3: управляется Midi velocity, 0...+5В
• CV4: контролируется сообщениями изменения управления Midi, свободно назначаемый контроллер в режиме обучения
• Управление скольжением
• Источник питания
• CV1...CV4 и Gate имеют миниатюрные разъемы 3,5 мм

Другие особенности:

• Миди-канал, опорная нота и номер изменения управления Midi для CV4 настраиваются с помощью кнопки обучения и LED-индикатора
• Dark Link - это просто интерфейс
• Металлический корпус из стали толщиной 1 мм, черное покрытие с белой печатью
• Размеры: приблизительно 145 длина x 35 высота x 60 глубина
• Вес: около ?? кг
• В комплект входят следующие элементы : один USB-кабель , руководство пользователя
• В комплект входят следующие элементы : источник питания для сети 230 В с европейской вилкой, пожалуйста, уточните, включен ли источник питания, если вы из другой страны страны
• Пожалуйста, при необходимости закажите подходящие патч-кабели
• Питание устройства через USB невозможно, так как аналоговые схемы требуют двойного напряжения .
• Если вы хотите подключить выход Dark Link gate к устройствам, использующим S-Trig, доступен специальный S-Trig кабель .Для деталей, пожалуйста, обратитесь к нашему

Также доступна модульная версия Dark Link:

Руководство пользователя:

Дополнительное примечание :
Перемычка на JP12A = напряжение pitch bend -2,5...+2,5 В
Перемычка на JP12B = напряжение pitch bend 0...5 В
