Dark Time - это аналоговый секвенсор на 2 х 8 шагов с интерфейсами CV/Gate, USB и MIDI.Он изначально планировался как дополнение к но может использоваться и в сочетании с другими устройствами MIDI, USB или CV/Gate.

Обзор возможностей:

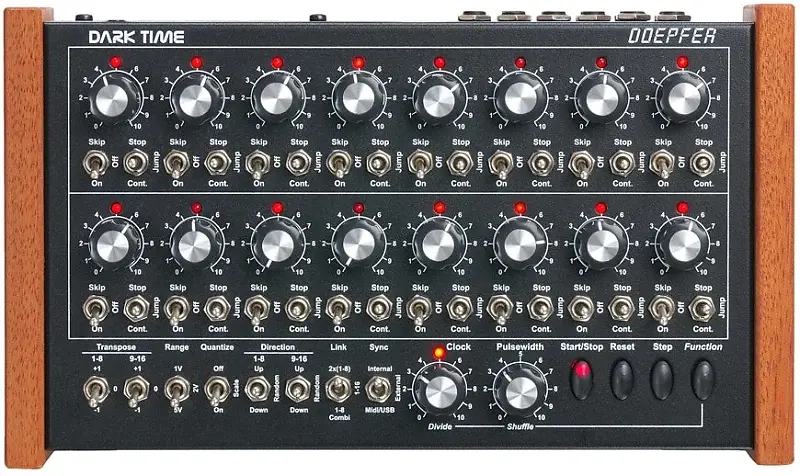

• две строки с 8 элементами управления в каждой
• для каждого шага:
  • - вращающийся регулятор
  • - красный светодиод
  • - трехпозиционный переключатель On/Off/Skip
    • On = триггер активен для этого шага
    • Off = триггер для этого шага отсутствует
    • Skip = шаг пропускается
  • - трехпозиционный переключатель Stop/Continue/Jump
    • Stop = последовательность останавливается здесь
    • Continue = последовательность продолжается
    • Jump/Reset:
      • Если только один из 16 переключателей находится в положении Jump, выполняется сброс
      • Если два или более переключателей находятся в положении Jump, последовательность переходит к следующему шагу с переключателем в положении Jump, а затем продолжается с этого положения
• несколько режимов работы:
  • 1x16
  • 2x8
  • 1-8 Combi
• несколько направлений работы:
  • вперед
  • назад
  • случайно

• • масштабирование CV: стандарт 1В/октава
  • несколько диапазонов напряжения / настройки: 1В, 2В, 5В
  • напряжение гейта 0/+5В для устройств с S-Trigger или Korg MS10/MS20)
  • для устройств, выпущенных позже начала 2012 года , выходное напряжение для Gate/Clock/Reset/Start-Stop может быть установлено на +12 В с помощью внутренней перемычки .В следующем документе подробно описана процедура модификации:



•
  квантование вкл/выкл/пользовательский масштаб ,
  когда квантование «выключено», разрешение все еще составляет 10 бит , отсюда термин «квантование выключено» не совсем корректен, с квантованием "вкл" разрешение составляет 13/25/61 шаг на 1/2/5 октав
• транспонирование через переключатель , Midi/USB или внешний вход CV
• управление временем, выбираемое трехпозиционным переключателем:
  • внутренний через встроенный генератор часов с управление частотой и шириной пульса
  • внешнее через Midi/USB
  •
    внешнее через аналоговый тактовый сигнал/старт/стоп

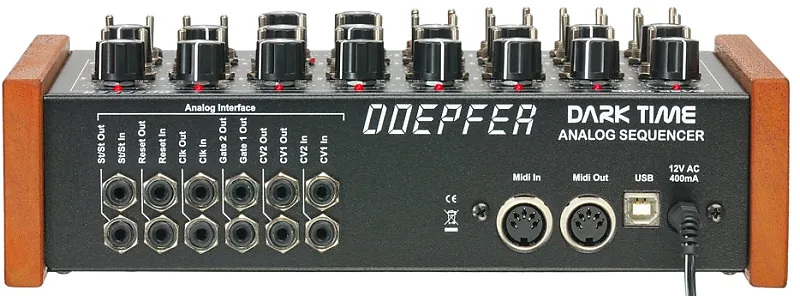

• аналоговый интерфейс для CV/gate/clock/Start-Stop
• интерфейс Midi
• интерфейс USB

•
  оптически
• адаптированный к Dark Energy
• Питание от внешнего источника питания на 230 Впитание
• устройства через USB невозможно, т.к.аналоговые схемы требуют двойного напряжения .

Дополнительные примечания и характеристики:

• для

  устройств с входами S-Trigger или синтезаторов Korg MS-10/MS-20 требуется специальный кабель S-Trig для подключения выхода затвора вход синтезатора Dark Time to the Gate/S-Trig, подробности на нашем сайте.Вы находите файл цена специального кабеля в нашем магазине.

• Dark Time не может использоваться для управления синтезаторами, которые используют стандарт Hz/V для CV высоты тона .Только для Korg MS-10 и MS-20 существует решение для использования напряжения управления 1V/Oct.Соответствующая заметка доступна на нашей странице FAQ:

• Расстояние между ручками : ~ 25 мм, диаметр ручек: ~ 16 мм

• Расстояние между переключателями : ~ 12,5 мм

• Расстояние между ручками и переключателями : ~ 20 мм

• Металлический корпус выполнен из стали толщиной 1 мм, черного цвета с белой печатью

• Габаритные размеры: около 248 x 145 x 75 мм

• Размеры только металлического корпуса : около 223 x 135 x 55 мм

• Размеры боковых панелей: около 145 x 65 x 12,5 мм

• Вес: около 1,5 кг

• Деревянные боковые панели могут быть сняты при желании.Они крепятся с помощью двух винтов к металлическому корпусу.Отверстия в металлическом корпусе также могут использоваться для совместного монтажа нескольких устройств или для установки Dark Time на одну или две секции.

• Устройство может быть установлено горизонтально или вертикально

• В комплект входят: блок питания для сети 230 В с европейской вилкой, один USB-кабель и четыре шлейфовых кабеля A-100

• Питание устройства через USB невозможно, так как аналоговые цепи требуют двухполярного напряжения .

Модульная версия Dark Time: Модульная версия Dark Time не планируется.Из-за ограниченного пространства в стойке A-100 недостаточно места для органов управления Dark Time .Необходимо будет полностью изменить расположение элементов управления Dark Time .Наш опыт продаж Dark Energy/A-111-5 не оправдывает этих усилий .

Дополнительные документы и заметки:

• Руководство пользователя :
• Руководство пользователя :
• Руководство пользователя :

• Шаблон настроек Dark Time :
