Синтезатор Brand New Moog Source Control Panel w/62 REAL SWITCHES to Replace Membrane Panel Synhouse

Производство завершено.Сегодня эти товары в наличии в Лос-Анджелесе.

Первые десять фотографий в фотогалерее - это новая продукция 2024 года, и это именно те изделия, которые вы получите.

Остальные фотографии после них относятся к продукции 2018 года, опубликованной здесь с 15.03.2018.

Огромная партия продукции 2018 года этого знаменитого механического переключателя для Moog Source была распродана в мае 2024 года.Вся оснастка для Moog Source, созданная ранее, была найдена, в основном штамповочная оснастка для деталей с «мальчик/девочка», которая поднимает верхушки кнопок с аккуратным квадратным краем, а также шесть больших алюминиевых трафаретов, один для каждого цвета.Штамповочная оснастка была упакована в ящики, я нашел ее и протестировал в мае, проблем не обнаружено, и производство 2024 года началось и уже завершено.На этот раз мы сделали более винтажные цвета.

-----------------------------------------------------------------------

Reverb не позволяет добавлять полезные заметки и стрелки на фотографии, поэтому мне нужно объяснить Вот что должно быть на фотографиях, в порядке, показанном в фотоальбоме:

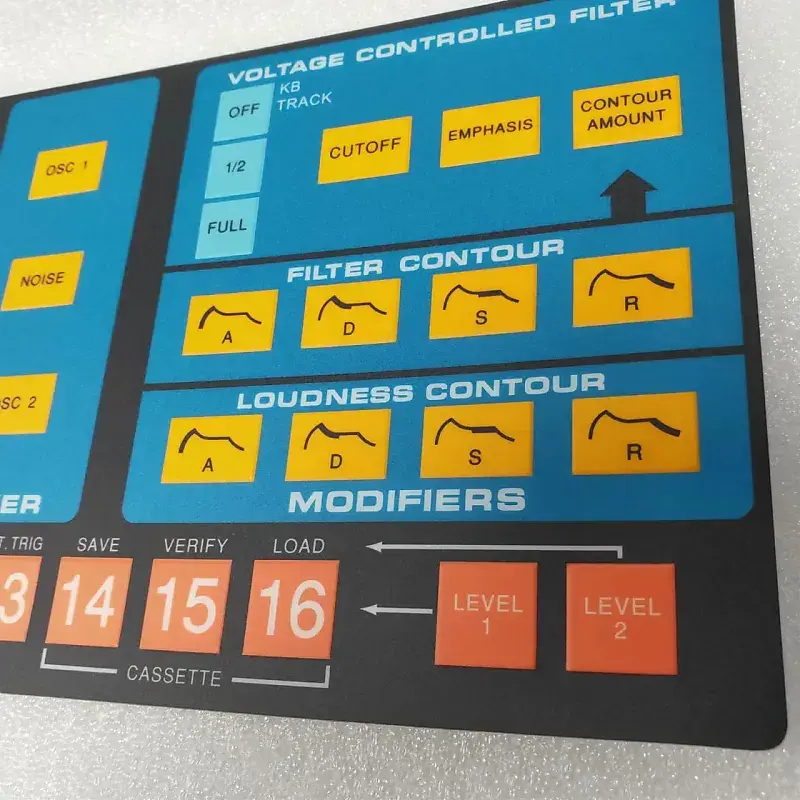

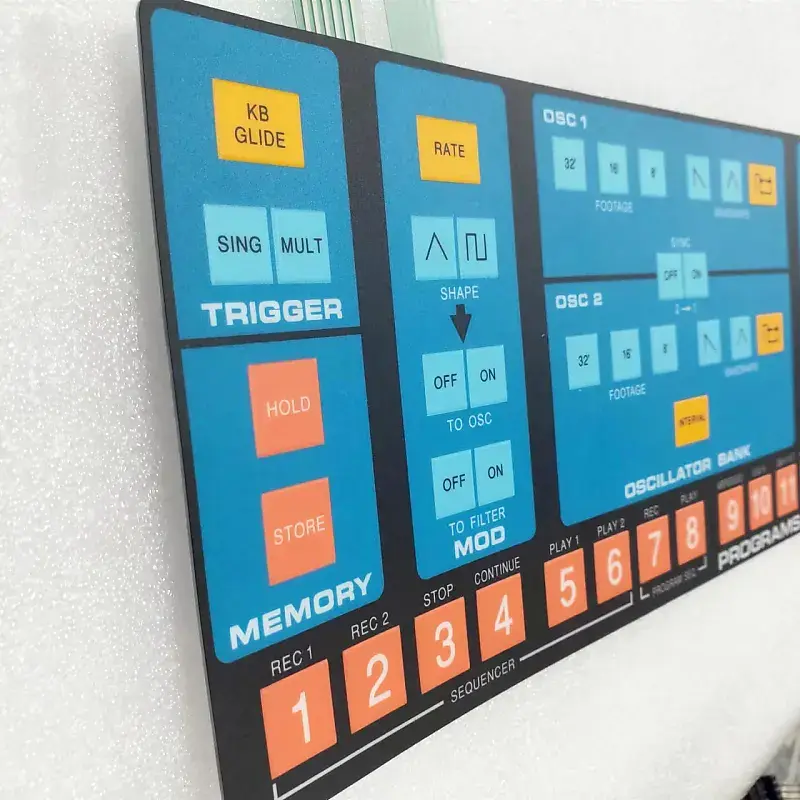

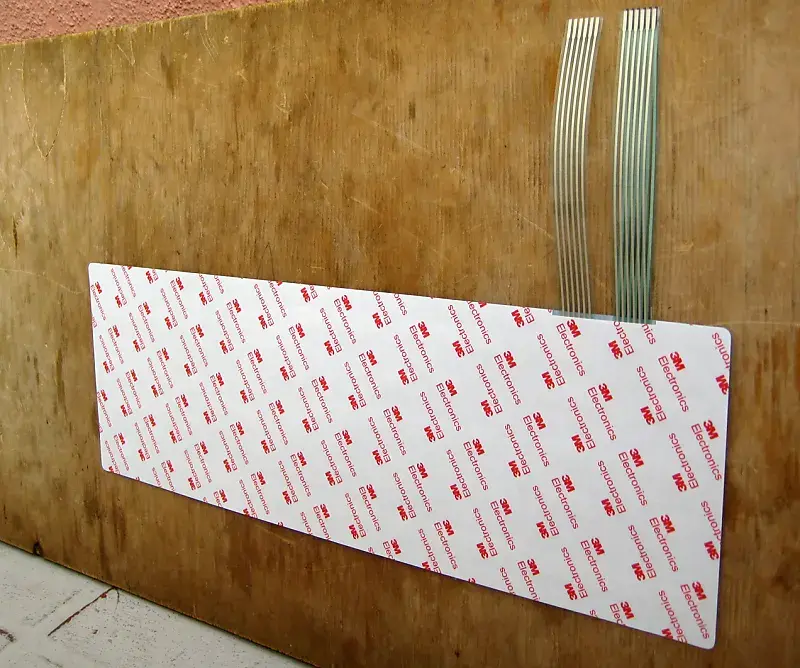

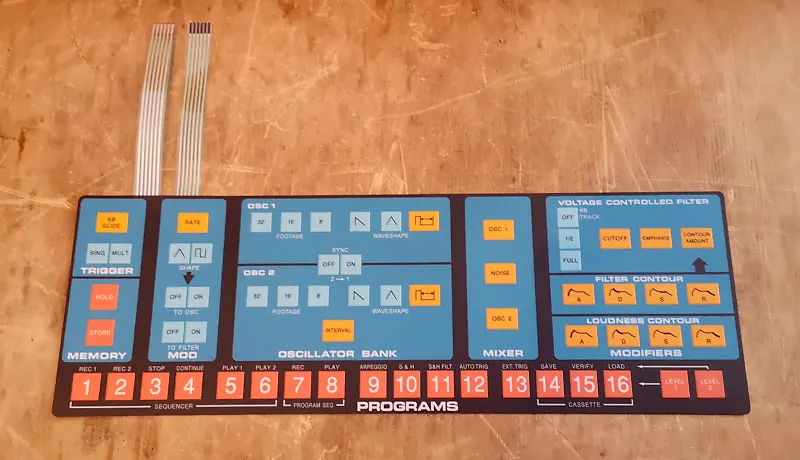

Фотографии 1-4: Новый товар 2024 года, который вы получите, показан спереди и сзади.

Фотография 5: Старый товар 1981 года и новый 2024 года наложены друг на друга, новый сверху, и виден очень темно-синий потрескавшийся плохой FPC кабель, выходящий из-под задней части .

Фотография 6: Старый товар 1981 года и новый 2024 года разложены так, что новый спереди, а старый сзади, как видно по очень темно-синему потрескавшемуся плохому FPC кабелю, выходящему из-под задней части .

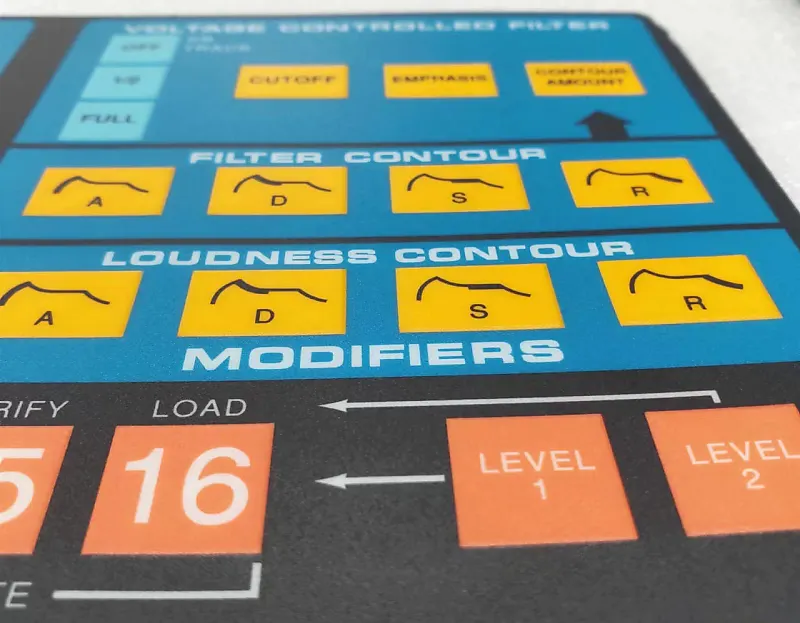

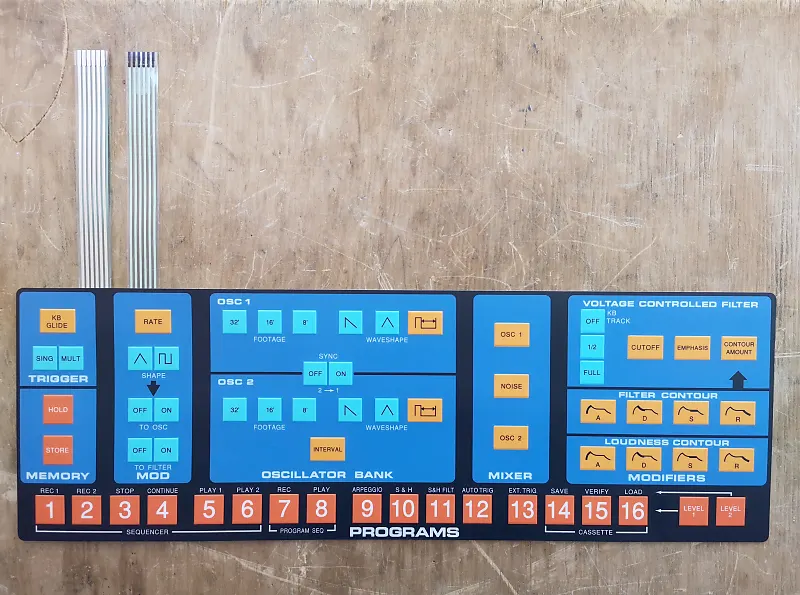

Фотографии 8-10: Новый товар 2024 года, который вы получите.

-----------------------------------------------------------------------

Полностью обновите и улучшите панель управления вашего Moog Source с этой совершенно новой сменной накладкой панели управления от Synhouse, с 62 настоящими механическими переключателями внутри сборки типа «сэндвич» на основе гибкой печатной платы с самоклеящейся подложкой, приклеенной к нижней стороне.

Мембранные панели Moog Source с самого начала были худшими, и это знает каждый.Микроволновка Sanyo за 99 долларов из Kmart имеет лучшую панель переключателей, чем Moog Source.И за свои 41 год работы с электронными музыкальными устройствами я ни разу не встретил человека, которому нравились бы мембранные панели переключателей.Мембранные панели переключателей были всего лишь способом не платить за настоящие переключатели.Невозможно представить, что Studio Electronics действительно разрабатывали НОВЫЕ инструменты с мембранными переключателями в 90-х...Ужас.Безвкусно.

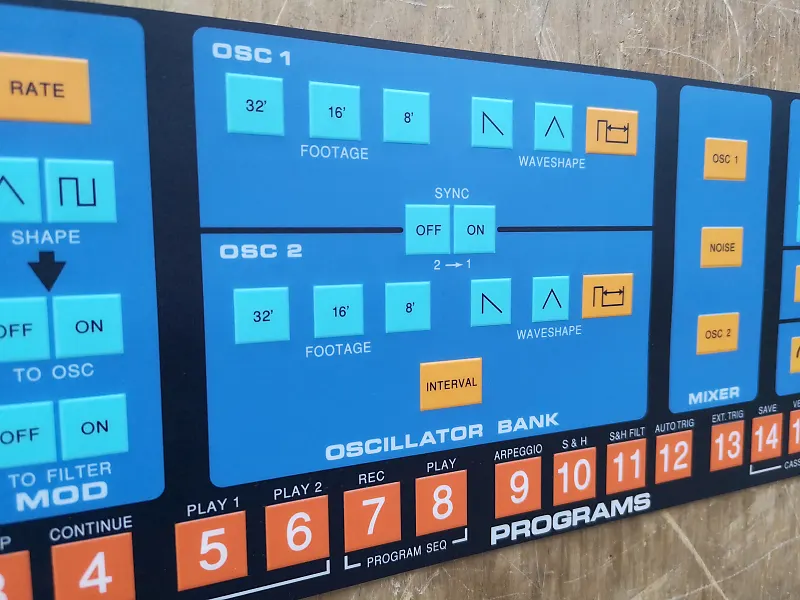

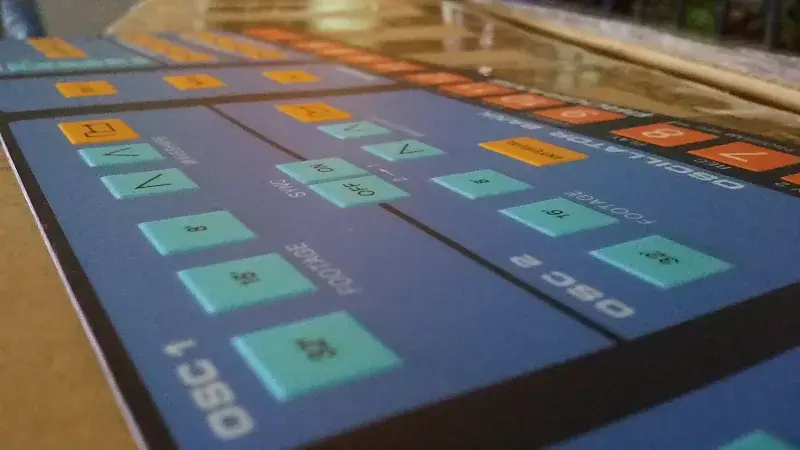

С небольшого расстояния новая панель переключателей Synhouse выглядит как старая добрая панель управления Moog Source, но если приглядеться и посмотреть сбоку, можно увидеть, что ярко окрашенный поликарбонатный наложение было сформовано с 62 приподнятыми прямоугольными зонами, которые скрывают 62 настоящих механических переключателя с купольным механизмом внутри.Механизмы переключателей наиболее похожи на переключатели в устройствах E-mu Emulator II, SP1200 и т.д.Переключатели движутся вверх и вниз примерно на 2 миллиметра.Они обеспечивают положительную тактильную отдачу при нажатии, но звук приглушенный и слабый, низкий «тюк», а не громкий и щелкающий, как переключатель видеомагнитофона.

Как и все наложения Synhouse, изделие изготовлено из поликарбоната и клея высочайшего качества с кристально чистой печатью и яркими цветами.

-----------------------------------------------------------------------

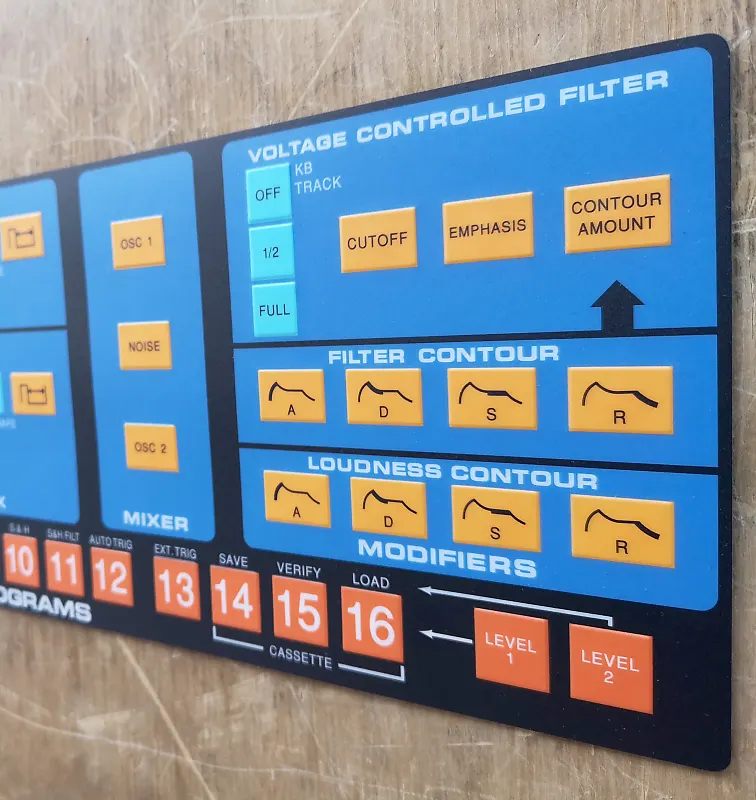

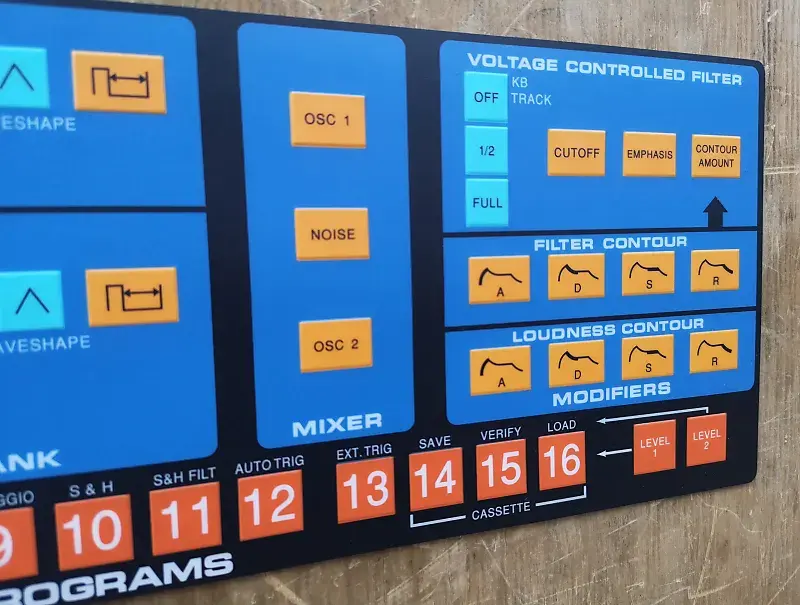

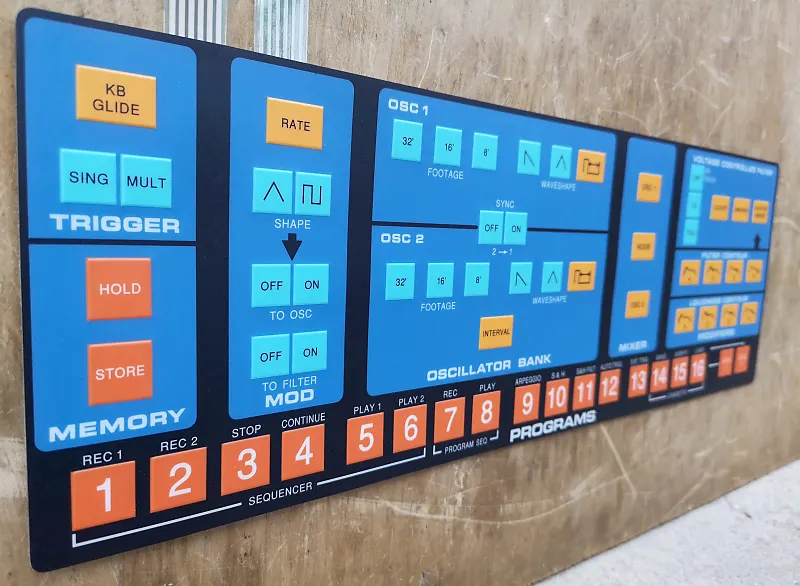

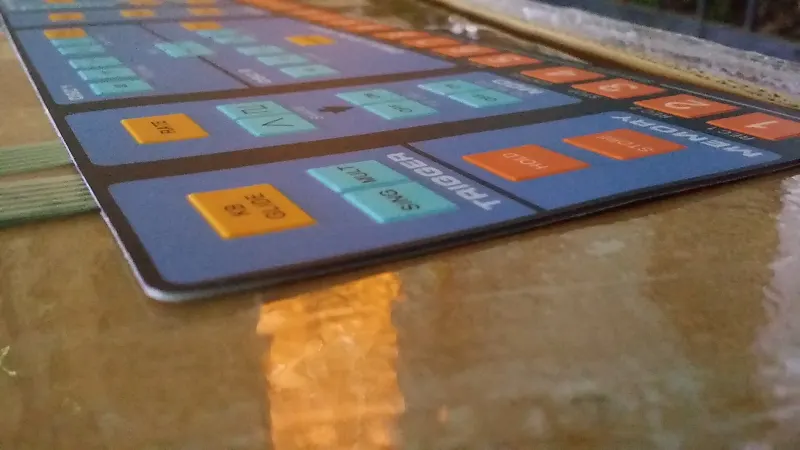

На одной из фотографий показана 3/4 вид на нижний правый угол панели кнопок, чтобы видеть, что кнопки выступают.Это показывает, что внутри находятся 62 настоящих механических переключателя.

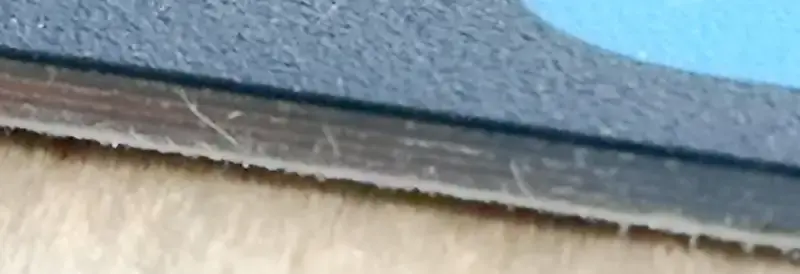

Другое фото показывает экстремальное крупное увеличение края панели кнопок, чтобы можно было увидеть конструкцию гибридного механического переключателя/электронной гибкой печатной платы/шестицветного шелкографического поликарбонатного покрытия в виде сэндвича.

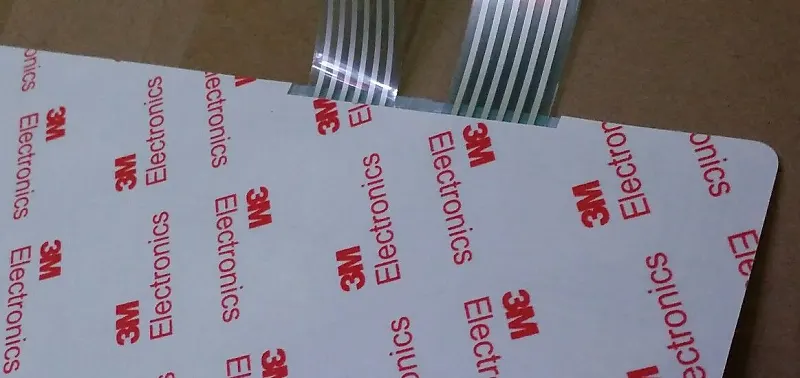

Первый слой снизу - это восковая бумага, приклеиваемая к промышленному клею 3M с эффектом «отклей-и-приклей», которая удаляется во время установки.Второй слой сверху - сам промышленный клей 3M.Следующие слои - гибкие подложки печатной платы, обеспечивающие цепь/крепление для переключателей и три внешние контактные вкладки.Над ними установлены переключатели с защелкивающейся мембраной.Верхний слой - тот же высококачественный формованный поликарбонат, что и все накладки Synhouse, с шестицветной шелкографической печатью оригинального дизайна Moog Source, нанесенной снизу, чтобы она никогда не стиралась с верхней поверхности; при этом каждый слой, скрепленный промышленным клеем.

-----------------------------------------------------------------------

Немного предыстории:

Существует три основных причины, по которым панель мембранных переключателей Moog Source выходит из строя:

1) Они бесполезны.Шутка, вы уже это знаете.А теперь настоящая причина №1:

1) Неисправность переключателей: Вся панель мембранных переключателей сделана из материалов низкого качества , и проводящие части имеют плохую проводимость.Похоже, что в качестве электрических контактов используют просто серебряную краску или что-то подобное, это просто жалкое зрелище.В результате многие позиции переключателей становятся невозможными или почти невозможными для активации, как бы сильно вы ни пытались, а через несколько лет неисправными становятся еще больше переключателей.позиции плохие, затем становится все хуже и хуже.Хотя некоторые из них держались лучше других, ВСЕ мембранные панели Moog Source рано или поздно выйдут из строя.Это была ерунда, которую Moog купил у никчемного поставщика, и это невозможно оправдать.Мы могли бы пройтись по автомобильным свалкам и мусорным полигонам и найти множество микроволновок возрастом 35-40 лет, которые стояли на улице под дождем 20 лет, и у которых мембранные панели до сих пор работают лучше, чем мембранная панель на Moog Source.

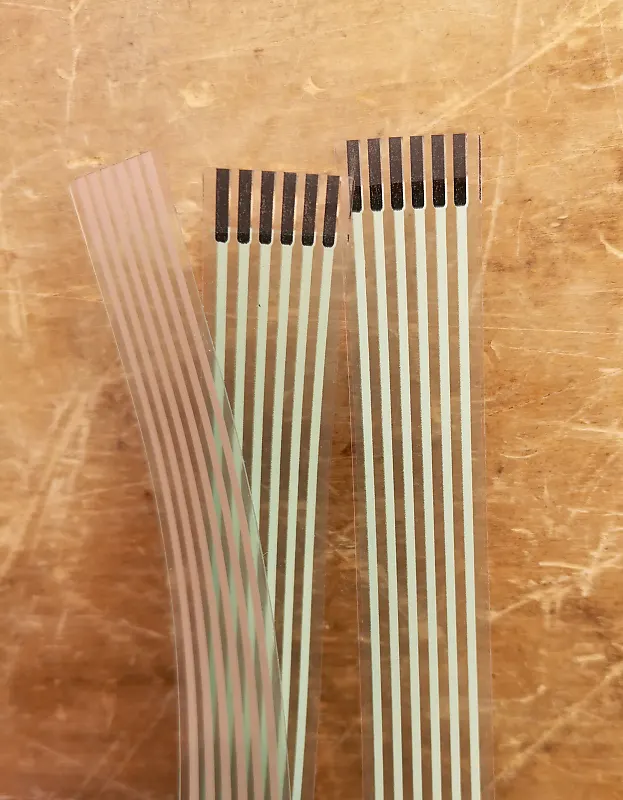

2) Соединение с PCB выходит из строя: наконечники трех гибких контактных ножек, которые подключаются к разъемам на плате Source, теряют проводимость.Иногда помогает очистка химическими средствами или аккуратное протирание ластиком, но это также усугубляет основную проблему: эти наконечники тонкие как бумага, ломкие, и черный углеродистый материал сходит все больше с течением времени, и они как бы «покрываются налетом», и соединение становится непостоянным или перестает работать.Просто посмотрите на них, эти темно-синие ленты с серебристыми линиями на них - это полная ерунда.Затем взгляните на фотографии под номерами 9, 10 и 11 в этом списке.Накладка Synhouse Moog Source изготовлена из значительно более качественных материалов, которые не трескаются так, как эти, а наконечники имеют также лучшую проводимость.

Это довольно известная проблема, многие из нас замечали это при работе с Moog Source - насколько изношенными и хрупкими стали кончики трех гибких рычагов, когда мы пытаемся подключить их обратно после обслуживания.Однако иногда, когда вы думаете, что виноват #2, на самом деле это не так, настоящая проблема - это #3, описанная ниже.

3) Пока вы пытаетесь понять, почему кончики трех гибких рычагов не обеспечивают достаточно хорошего контакта с разъемами на PCB, вы вдруг замечаете, что область соединения, где они выходят из края/задней части мембранной панели, вся треснула в месте сгиба, и ИМЕННО поэтому иногда кажется, что контакт есть, а иногда нет.Это приводит к множеству проблем с положением переключателей.внезапно переставший работать.Вся эта гибкая сборка очень тонкая и хрупкая, просто ужасно.Некоторые моменты связаны не только с использованием дешевых материалов, известно, что пластики значительно улучшились за эти годы, и они не могли знать а) в каком ужасном состоянии она окажется через 35+ лет или б) что кто-то будет использовать Moog Source через 35+ лет.

4) В качестве бонуса, вот еще один момент: ощущение старой мембранной панели Moog Source ужасное, примерно так же приятно, как нажимать на стекло пальцем.

Вот основная причина, по которой я разработал способ установить настоящие переключатели в этой новой панели.
-----------------------------------------------------------------------
Другие:

Замена панели Synhouse для мембранной панели Moog Source не первая, а просто лучшая.И единственная, которая не является до сих пор плохой мембранной панелью, а имеет настоящие переключатели.

По крайней мере, два других продавца делали замену мембранных панелей до выхода панели управления Synhouse Moog Source с 62 настоящими переключателями:

1) Одна из них почти неизвестна с как минимум нескольких лет назад, кроме того, что она была произведена одним из моих бывших конкурентов, который уже закрыт, и у которого несколько раз в год приостанавливали учетную запись из-за того, что он лгал о своем местоположении, брал деньги за крупные заказы на детали, но не отправлял их, и у которого не было работающего телефона/факса.Его оставшиеся запасы были проданы другим, когда он закрыл бизнес.В дополнение к основной панели он также продавал два меньших наложения для левой стороны панели управления Source , и так как они не изнашиваются так быстро, как основная мембранная панель, люди редко их покупали их могут когда-нибудь сделать, но это низкий приоритет здесь).Поскольку мало кто хотел их покупать, эти два меньших оверлея были проданы и перепроданы несколькими онлайн-продавцами, у которых до сих пор есть его непроданные старые запасы.

2) Второй оверлей более новый и продается с такими утверждениями: «Ограниченное количество.Внешний вид полностью соответствует оригиналам.Детали, которые на оригинальной мембране выходили из строя, были улучшены незаметным образом».

Вау, я не знаю, с чего начать опровергать это шутливое введение...

Давайте начнем с «Ограниченное количество», это еще один продавец оверлеев, который использует такую тактику, чтобы продавать оверлеи быстрее, чем рынок готов их покупать.Мне с этим приходится сталкиваться по всему моему бизнесу: у меня есть еще один человек, который потратил почти пять лет на продажу своего единственного дизайна оверлея, который он постоянно делает снова и снова в том же дефектном дизайне, используя выражения «ПОСЛЕДНИЕ!», «РЕДКО!», «РАСПРОДАЖА!», «ПРОДАЖА ПО СЕБЕСТОИМОСТИ!», «СКОРО РАСПРОДАЖА!!» и «БОЛЬШЕ НЕ БУДЕТ ПРИГОТОВЛЕН!» как рекламный ход.Когда кто-то производит накладку, количество ограничено тем, сколько они решат произвести.Это не должно быть поводом покупать ее прямо сейчас, если вы не хотите, не нуждаетесь в ней или у вас нет сейчас денег.Накладки Synhouse производятся на фабрике в больших количествах, хранятся на складе в больших количествах и будут производиться снова в больших количествах, когда раскупят, так что нет необходимости покупать много из-за опасений, что меня не будет.Я БУДУ здесь, и я был здесь двадцать два года и продолжаю.

Что касается "Внешний вид точно такой же, как у оригиналов", то нет, это не так.Все надписи/шрифты неверны.

Source был разработан с футуристическим видом , и стиль надписей/шрифта - это округлые квадраты или уплощенные овалы, если так вам удобнее их называть.

Посмотрите на вашу старую панель Source, где написано "OSC 1".Буквы O и C более квадратные.чем круглым, но замена панели "Moog Source Membrane Panel" имеет O и C, которые практически полностью круглые.Это даже не стиль шрифта, это просто обычные буквы, которые были в их графическом программном обеспечении.

Для накладок Synhouse старые шрифты почти никогда не доступны, и нет ничего нового, что было бы таким же, а "похожее" для меня недостаточно похоже, поэтому приходится создавать свои собственные.Это требует времени и денег, но это всегда возвращается в виде цены продажи, которую может диктовать только безупречный продукт.

Затем посмотрите слева на "TRIGGER".Замена панели "Moog Source Membrane Panel" имеет огромные нелепые буквы G, которые похожи на круги, и тонкие R, которым не хватает плоских участков.То же самое касается всех других слов на панели, просто сверху и слева они в первую очередь бросились мне в глаза.Проблему усугубляет то, что все эти слова слишком выделены жирным и буквы слишком толстые.И гигантское слово внизу в центре - худшее, "PROGRAMS", закругленная S и большая круглая O и G делают его просто смешным, совершенно другое слово.Оформление здесь - провал.

Затем говорится: "Детали, которые известны как склонные к выходу из строя на оригинальной мембране, были улучшены незаметно." Незаметно, да? Может быть, это поймет невидимый человек, но для любого думающего человека это ерунда.

-----------------------------------------------------------------------

Установка:

Независимо от того, насколько он кажется гибким, НЕ ГНИТЕ НОВУЮ ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ.

ПЕРЕД тем, как снять старую мембранную панель и ПЕРЕД тем, как отклеить заднюю сторону новой панели с клеем, откройте Moog Source и подключите новую панель управления к разъемам на плате Moog Source.

С чем-то плоским и твердым за новой панелью, чтобы держать ее надежно, чтобы вы могли нажимать переключатели и быть уверенным, что не согнете ее , протестируйте каждый переключатель , чтобы убедиться, что все работает идеально.Нельзя просто сжимать его между пальцами, так как не следует нажимать на нижнюю сторону таким образом - это области вокруг переключателей, которые их поддерживают; нажатие снизу может повредить подложку или соединения.

Как только все будет проверено, удалите старый и установите новый на место БЕЗ ИСКРИВЛЕНИЙ!

-----------------------------------------------------------------------

О накладках для синтезаторов и драм-машин Synhouse:

Детали конструкции и качество накладок для синтезаторов и драм-машин Synhouse даются нелегко; это требует многомиллионных фабрик с автоматизацией и должным образом обученными операторами, а также десятков тысяч квадратных футов крупногабаритного оборудования.Любая фабрика, которая знает, что делает, и имеет надлежащую автоматизацию и оснащение, не возьмется за заказ всего на 10 наклеек.Серьезно.оплатить время на подготовку материалов и оборудования, не говоря уже о самих материалах, простое оборудование или стоимость оснастки.Это даже не окупит потерянный двухкомпонентный эпоксидный чернила, которые теряются при каждой настройке производственного цикла и последующей уборке.Я усвоил этот урок трудным путем 20 лет назад.Поэтому я сделал то, что было нужно, и даже больше: более 20 лет назад я создавал электронный продукт с роботизированной сборкой и отправлял его клиентам в 39 странах мира.

Synhouse вложил значительные средства в производство накладок для синтезаторов и драм-машин, и это отражается в деталях конструкции и за качество , и эта компания продолжит доказывать свою репутацию с течением времени с очень, очень качественными товарами, которые на протяжении 21 года и до сих пор поставляются по всему миру стабильно.

Вы можете купить этот продукт здесь и сейчас, или можете подождать и купить его через год, выбор за вами.Все зависит от того, когда ВЫ хотите его, а не от нестабильности шутника, пытающегося его продать.

-----------------------------------------------------------------------

О низкокачественных накладках для синтезаторов и драм-машин, продаваемых другими и в прошлом :

Некоторые из этих людей делали накладки, которые были относительно высокого качества качество в материалах, но с неправильными конструктивными деталями, неправильными цветами, плохой посадкой и ужасной линейной точностью , и следующий производственный заказ будет точно таким же, потому что это компьютер, работающий с компьютерным файлом на автоматизированном оборудовании для трафаретной печати с точным компьютерным контролем скорости движения, давления ракеля и всех других параметров, вещи, которые будут на 30% каждая деталь, выходящая из операций в стиле T-shirt shop, отличается - я имею в виду, что лучшие из худших пользуются операциями в стиле T-shirt shop, а худшие из худших даже этого не делают, они используют струйные компьютерные принтеры вместо того, чтобы использовать несколько трафаретов и печатать один цвет за раз, а некоторые даже не вырезают их после печати, вместо этого говоря вам использовать нож, чтобы вырезать 67 отверстий для кнопок, ползунков, потенциометров, ЖК-дисплея и светодиодов вручную, так что ваш SP1200 в итоге выглядит как школьный проект медлительного ребенка).Некоторые из лучших худших были относительно точны в типах шрифтов и других косметических деталях, но с низким качеством или неправильными материалами и печатью, неправильными цветами и также неверными деталями конструкции.Некоторые из них были просто совершенно стыдным мусором.

Корпорация Synhouse Multimedia работает уже 26 лет и занимается производством с первого дня.Synhouse существовала 4 года.неофициально до инкорпорации и была официально зарегистрирована только в 1999 году.Более чем через двадцать пять лет первые продукты все еще производятся.
