Аудиоинтерфейс Cranborne Audio 500R8 USB Audio Interface and 8-Slot 500-Series

Полное описание и характеристики можно посмотреть на сайте зарубежной площадки — именно оттуда мы выкупим для вас этот товар.

• Аудиоинтерфейс USB Cranborne Audio 500R8 и 8-слотовое стоечное шасси серии 500
  • Внешний адаптер питания
  • Кабель IEC
  • 16 винтов для крепления модуля (резьба 4-40)
  • Шестигранный ключ (2,5 мм)

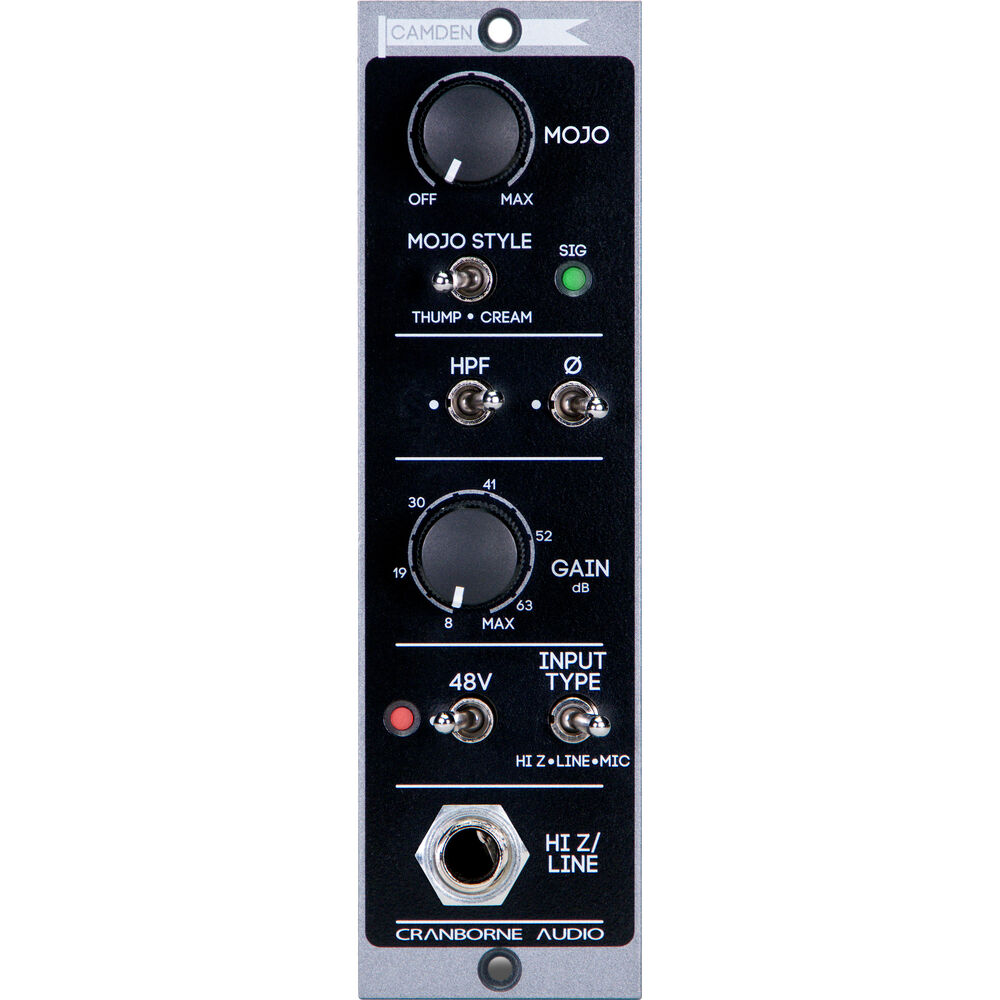

• 2 микрофонных предусилителя Cranborne Audio Camden 500 и сигнальный процессор Mojo

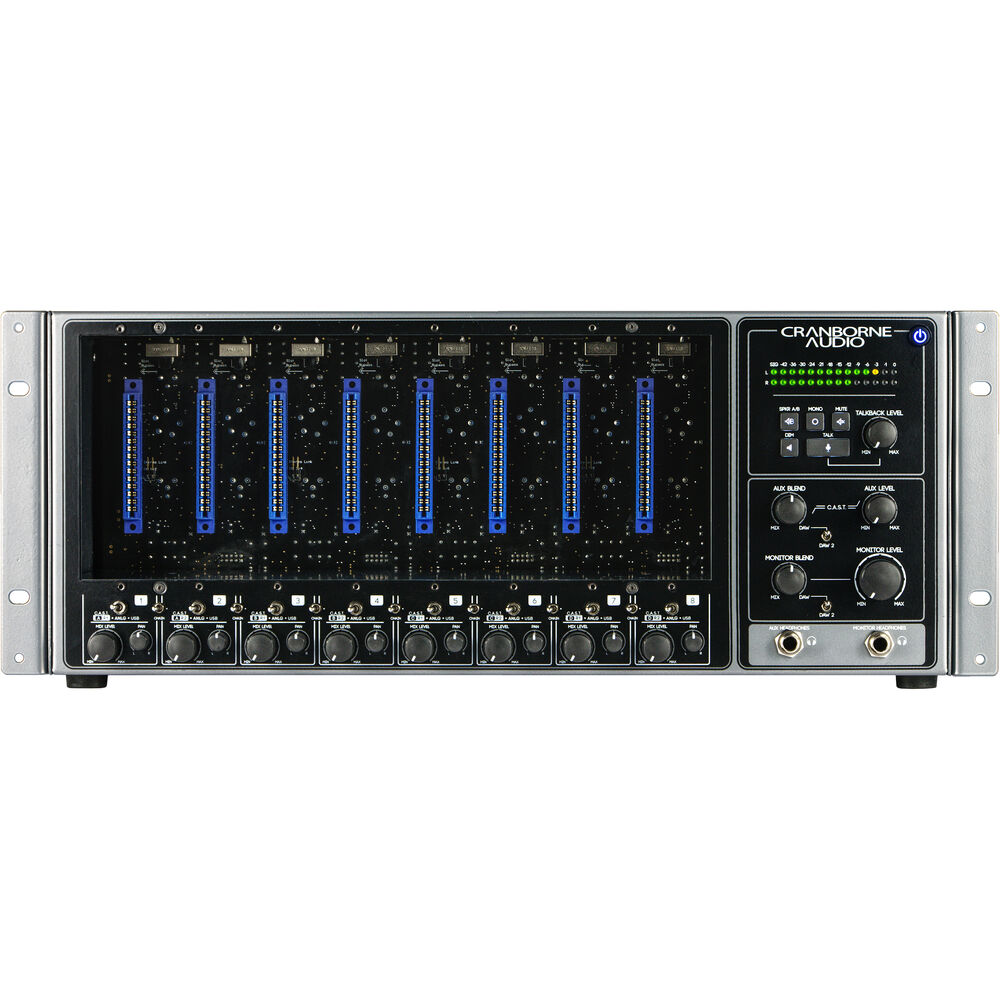

Cranborne Audio 500R8

Характеристики


Основные характеристики
Каналы ввода/вывода: 28 входных / 30 выходных
Максимальная частота дискретизации: 88,2 кГц / 16 бит
Количество микрофонных входов: 8
Аналоговые аудиовходы/выходы: 8 микрофонных/линейных входов XLR 3-контактный
1 вход Control Room XLR 3-контактный
8 дополнительных входов TRS 1/4"
2 стереовхода TRS 1/4"
8 линейных выходов XLR 3-контактный
2 основных выхода XLR 3-контактный
2 дополнительных выхода TRS 1/4"
2 выхода для наушников TRS 1/4" (на дополнительном кабеле Breakout)
2 выхода 1/4" Выход монитора TRS
2 стереовыхода TRS 1/4"
Цифровые аудиовходы/выходы: 1 коаксиальный вход RCA S/PDIF
1 коаксиальный выход RCA S/PDIF
2 оптических входа TOSLINK ADAT
2 оптических выхода TOSLINK ADAT
4 входа RJ45 MADI
Подключение к хосту: 1 порт USB-B (совместимый с классом)
Требования к питанию: адаптер питания переменного/постоянного тока (в комплекте)

Общие
Дисплей: многосегментный светодиодный индикатор
Каналы ввода/вывода: 28 входов / 30 выходов
Встроенный DSP: нет
Максимальная частота дискретизации: 88,2 кГц / 16 бит
Количество микрофонных входов: 8
Встроенный микрофон: нет
Уровень входного сигнала Регулировка: 8 ручек

Обработка сигнала
Пэд: Нет
Диапазон усиления/подстройки: XLR Микрофонные входы:
+30 дБ
Фильтр верхних частот: Нет
Соло/Отключение звука: Отключение звука на главном канале

Подключение
Аналоговые аудиовходы/выходы: 8 микрофонных/линейных входов XLR 3-контактный
1 вход Control Room XLR 3-контактный
8 дополнительных входов TRS 1/4"
2 стереовхода TRS 1/4"
8 линейных выходов XLR 3-контактный
2 основных выхода XLR 3-контактный
2 дополнительных выхода TRS 1/4"
2 выхода для наушников TRS 1/4" (на дополнительном кабеле Breakout)
2 выхода для монитора TRS 1/4" Выход
2x 1/4" TRS стерео выхода
Фантомное питание: 48 В
Цифровые аудиовходы/выходы: 1x коаксиальный вход RCA S/PDIF
1x коаксиальный выход RCA S/PDIF
2x оптический вход TOSLINK ADAT
2x оптический выход TOSLINK ADAT
4x вход RJ45 MADI
Подключение к хосту: 1x USB-B (совместимый с классом)
Протокол подключения к хосту: USB 2.0
USB (не хост): Нет
Синхронизирующий вход/выход: 1x вход BNC Word Clock
1x выход BNC Word Clock
Сетевой вход/выход: Нет
MIDI вход/выход: 1x 5-контактный вход DIN
1x 5-контактный выход DIN
Слоты расширения: 8x слотов серии 500
Беспроводная связь: Нет

Характеристики
Частотная характеристика: ЦАП:
1 Гц – 61 кГц
XLR микрофонный, линейный АЦП:
20 Гц – 20 кГц /-0,05
2,2 Гц – 80 кГц /-1
Выходы для наушников 1/4":
1 Гц – 70 кГц /1
Максимальный входной уровень: входы:
+24 дБн
Максимальный выходной уровень: выходы:
+24 дБн
Выходная мощность наушников: 1/4":
250 мВт на канал на 600 Ом (1 кГц)
Сопротивление: Линейные выходы 1/4":
150 Ом (симметричные)
75 Ом (несимметричные)
Линейные выходы XLR:
150 Ом (балансные)
Выходы для наушников 1/4":
0,33 Ом
Динамический диапазон: Выходы для наушников 1/4":
114,5 дБ (взвешенный по шкале A, метод AES, 20 Гц - 20 кГц, нагрузка 300 Ом)
Линейные выходы/выходы XLR для динамиков:
109 дБ (взвешенный по шкале A, метод AES17, 20 Гц - 20 кГц)
Линейные выходы/выходы 1/4":
105 дБ (взвешенный по шкале A, 20 Гц - 20 кГц, (единичное усиление))
АЦП:
121 дБ (взвешенный по шкале A, метод AES17, 20 Гц - 20 кГц)
ЦАП:
121 дБ (A Взвешенный, метод AE17, от 20 Гц до 20 кГц)
THD: XLR Линейные/микрофонные АЦП:

1/4" Линейные ЦАП:
< -117,5 дБ / < 0,00014% (при -8 dBFS, 20 Гц - 40 кГц, 1 кГц, взвешенный по шкале A)
< -115 дБ / < 0,00018% (при -4 dBFS, 20 Гц - 40 кГц, 1 кГц, взвешенный по шкале A)
< -109 дБ / < 0,00036% (при -1 dBFS, 20 Гц - 40 кГц, 1 кГц, взвешенный по шкале A)
1/4" Выходы для наушников:
< -104,4 дБ / < 0,0006%
THD+N: АЦП XLR:
< -110 дБ / < 0,00032% (при -4dBFS, 20 Гц - 20 кГц, 1 кГц, взвешенный по шкале A)
-104 дБ / 0,00065% (при -1dBFS, 20 Гц - 40 кГц, 1 кГц, взвешенный по шкале A)
ЦАП:
< -110 дБ / < 0,0003% (при -4dBFS, 20 Гц - 40 кГц, 1 кГц, взвешенный по шкале A)
< -108 дБ / < 0,0004% (при -1 дБ полной шкалы, 20 Гц - 40 кГц, 1 кГц, взвешенное по характеристике A)
Линейные выходы 1/4":
< 0,003% (при +18 дБн, 1 кГц)
Линейные выходы XLR:
< 0,0016% (при +24 дБн, 1 кГц)
Выходы для наушников 1/4":
< -101,4 дБ / < 0,00085% (при 20 дБн, 1 кГц, A-взвешенный, нагрузка 300 Ом)

Цифровое аудио
Частоты дискретизации: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц
Преобразование частоты дискретизации: нет
Источники синхронизации: ADAT, внутренний
Тактирование: внутреннее:
Джиттер:
< 0,5 пс

Хранение и воспроизведение аудио
Слот для карт памяти/носителей: Нет

Совместимость
Совместимость с ОС: Windows
/
macOS
Совместимость с мобильными устройствами: Нет
Необходимое оборудование: порт USB 2.0, порт USB 3.0 / 3.1/3.2 Gen 1, порт USB-A, порт USB-C

Питание
Требования к питанию: адаптер питания переменного/постоянного тока (в комплекте)
Входная мощность переменного тока: от 100 до 240 В переменного тока, 50/60 Гц
Адаптер питания переменного/постоянного тока: 24 В постоянного тока при 5 А
Потребляемая мощность: 120 Вт

Физические
Размер для монтажа в стойку: 8 U (с включенным Аппаратное обеспечение)
Условия эксплуатации: от 33 до 86 °F / от 1 до 30 °C
Условия хранения: от -4 до 122 °F / от -20 до 50 °C
Размеры: 21,7 x 13,2 x 11 дюймов / 550 x 335 x 280 мм
Вес: 16,5 фунтов / 7,5 кг

Информация об упаковке
Вес упаковки: 16,655 фунтов
Размеры коробки (Д x Ш x В): 22 x 13,3 x 11,7 дюйма
